تیرآهن
تیرآهن، حیاتیترین پروفیل ساختمانی با مقطع I یا H شکل است که مستقیماً از «نورد گرم» شمشهای بزرگ فولادی (بلوم) تولید میشود. این محصول، استخوانبندی اصلی سازههای فلزی و پلها بوده و وظیفه تحمل و انتقال سنگینترین بارهای خمشی و برشی را بر عهده دارد.
تیرآهن (The Backbone of Construction)
اگر ساختمان را به بدن انسان تشبیه کنیم، بتن مانند گوشت و ماهیچه است و «تیرآهن»، استخوانهای اصلی و ستون فقرات آن است. تصویری که از خط تولید دیدید، لحظه تولد این استخوانبندی قدرتمند را نشان میداد.
در ادامه جزئیات این محصول استراتژیک را بررسی میکنیم:
آناتومی تیرآهن (ساختار فیزیکی)

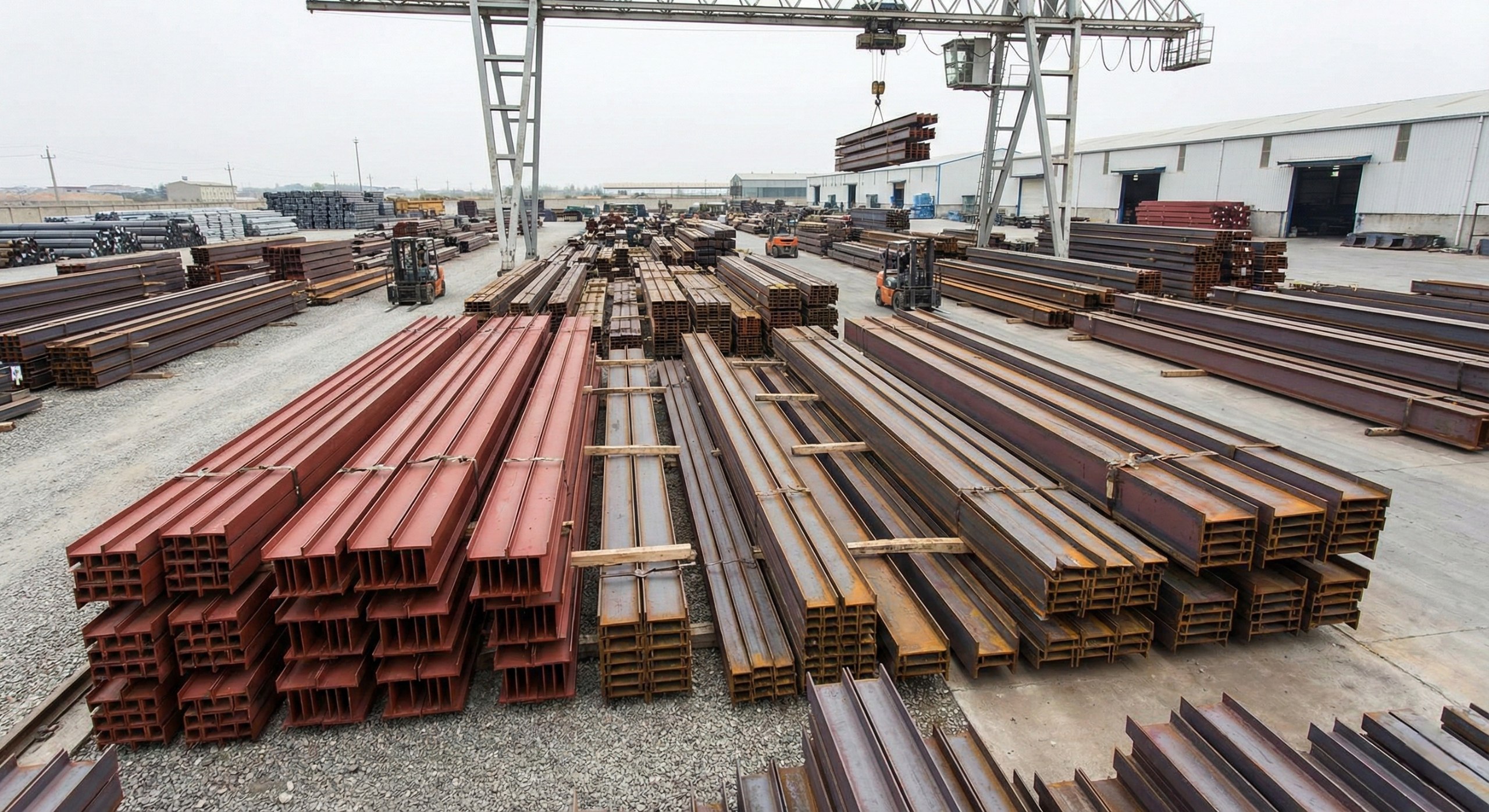

یک تیرآهن از دو بخش اصلی تشکیل شده که در تصاویر انبار به وضوح دیده میشدند:
جان (Web): قسمت عمودی و وسط تیرآهن که وظیفه اصلی آن مقاومت در برابر نیروهای برشی است (مثل نیرویی که میخواهد تیر را از وسط نصف کند).
بال (Flange): دو صفحه افقی در بالا و پایین جان. وظیفه بالها مقاومت در برابر لنگر خمشی است (نیرویی که میخواهد تیر را خم کند).
فرآیند تولید(نورد گرم- Hot Rolling)
همانطور که در تصویر خط تولید دیدید:
ماده اولیه تیرآهن، شمشهای بزرگ و مربعی به نام «بلوم» یا شمشه (Bloom) است.
بلوم را تا دمای سرخ شدن (حدود ۱۲۰۰ درجه) داغ میکنند و از میان غلتکهای مخصوصی عبور میدهند. این غلتکها به تدریج فولاد نرم شده را فشرده کرده و به شکل I یا H در میآورند.
انواع اصلی تیرآهن
در تصاویر انبار، دیدید که برخی تیرها شبیه I انگلیسی و برخی شبیه H بودند. این تفاوت بسیار مهم است و استاندارد تیرآهن را مشخص میکند:
الف) تیرآهن معمولی یا نیمپهنا ( IPE – استاندارد اروپا و ایران)
شکل ظاهری: کاملاً شبیه حرف I است.
ویژگی: ضخامت بالها در تمام طول آن یکسان و ثابت است. عرض بالها نسبت به ارتفاع جان کمتر است.
کاربرد: پرمصرفترین نوع در ساختمانسازی ایران برای استفاده به عنوان تیرهای اصلی و فرعی سقف(وقتی در بازار میگویند “تیرآهن ۱۸”، معمولاً منظورشان همین IPE است).
ب) تیرآهن بالپهن یا هاش (IPB / H-Beam)
شکل ظاهری: شبیه حرف H است.
ویژگی: عرض بالها بسیار زیاد است (تقریباً برابر با ارتفاع جان). این ویژگی باعث میشود مقاومت آن بسیار بالاتر از تیرآهن معمولی باشد.
انواع فرعی: خود هاش به دو دسته اصلی تقسیم میشود:
HEA (هاش سبک): ضخامت جان و بال کمتر است.
HEB (هاش سنگین): ضخامت جان و بال بیشتر و وزن آن بالاتر است (بسیار قدرتمند).
کاربرد: به دلیل مقاومت فوقالعاده، بهترین گزینه برای ساخت ستونهای اصلی در برجها، پلها و سازههای صنعتی سنگین است.
ج) تیرآهن بالشیبدار( INP – استاندارد چین و روسیه)
ویژگی: شبیه I است، اما ضخامت بالهای آن ثابت نیست؛ یعنی لبه بال نازکتر است و هرچه به سمت جان نزدیک میشود، ضخیمتر میشود (شیب دارد). این نوع در ایران کمتر استفاده میشود.
کاربردهای کلیدی
ستون (Column): عضو عمودی که بارهای طبقات را به فونداسیون منتقل میکند (معمولاً از نوع هاش استفاده میشود).
شاهتیر (Girder): تیرهای افقی اصلی که بار سقف را تحمل کرده و به ستونها منتقل میکنند.
نعلدرگاه: تیر کوتاهی که بالای درب و پنجره قرار میگیرد تا دیوار بالایی نریزد.
پلسازی و سازههای عظیم صنعتی.
